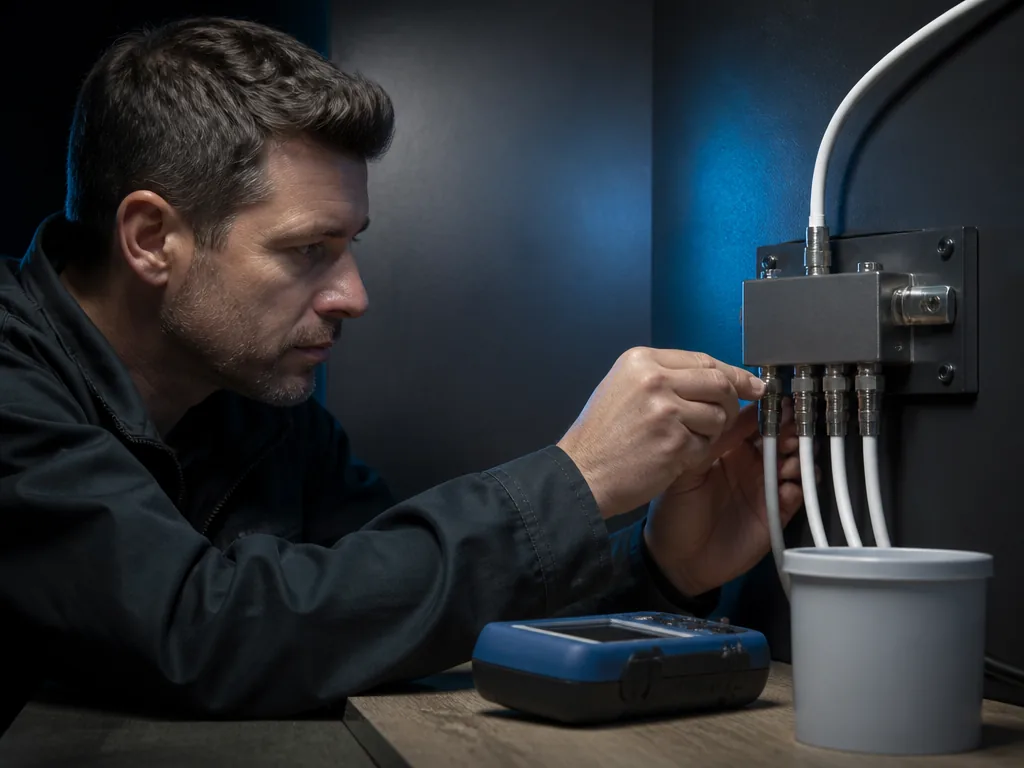

Répartiteur de signal TV : distribuer la réception sans dégrader l’installation
Un répartiteur signal TV distribue le signal reçu par une antenne ou une parabole vers plusieurs téléviseurs, mais chaque sortie ajoute des pertes qu’il faut…
Un répartiteur signal TV distribue le signal reçu par une antenne ou une parabole vers plusieurs téléviseurs, mais chaque sortie ajoute des pertes qu’il faut intégrer au dimensionnement. Placé au mauvais endroit, raccordé avec un coaxial défectueux ou associé à un amplificateur mal réglé, il peut provoquer mosaïques, coupures ou absence complète de réception. Le bon choix dépend surtout du niveau et de la qualité mesurés à l’entrée, du nombre de prises et du chemin jusqu’à la prise la plus défavorisée. Voici comment choisir, placer et diagnostiquer cet élément sans confondre répartition, amplification et captage.
Ce que fait réellement un répartiteur dans un réseau TV
Un répartiteur TV est un composant passif qui reçoit un signal sur une entrée et le distribue vers plusieurs sorties. Il partage le niveau disponible ; il ne crée ni qualité supplémentaire ni marge de réception.
Dans une installation TNT, l’entrée est généralement reliée à l’antenne terrestre, directement ou après un préamplificateur et son alimentation. Les sorties alimentent ensuite les prises de télévision par câble coaxial. Le même principe existe dans certains réseaux satellite, mais les contraintes de bande, d’alimentation télécommandée et de commutation imposent de vérifier la compatibilité du matériel.
Le boîtier contient un circuit de division conçu pour conserver une impédance cohérente sur le réseau. Les pertes d’insertion indiquées dans sa documentation correspondent à la baisse de niveau entre l’entrée et chaque sortie. Plus le signal est divisé, moins chaque branche dispose de marge, même si le répartiteur est correctement conçu.
Les termes répartiteur d antenne, dérivateur, coupleur et répartiteur sont parfois employés sans distinction. Pourtant, ces appareils n’ont pas la même fonction. Le répartiteur distribue le signal entre ses sorties, tandis qu’un dérivateur prélève une partie du niveau sur une ligne principale. Le coupleur réunit pour sa part des signaux provenant de sources ou de bandes prévues par sa conception.
Sur le terrain, considérez donc le répartiteur comme une charge prévisible dans le bilan du réseau. S’il reçoit un signal déjà instable, toutes les branches risquent de reproduire le défaut, avec une dégradation plus visible sur les câbles longs ou les prises cumulant plusieurs raccords.
Choisir le modèle à partir de l’installation
Le bon répartiteur n’est pas celui qui affiche le plus de sorties, mais celui qui correspond exactement au réseau à desservir. Le choix commence par le nombre de prises actives, les bandes à transporter et la présence éventuelle d’une alimentation sur le coaxial.
| Critère | Répartiteur passif | Répartiteur avec passage de courant | Répartition amplifiée |
|---|---|---|---|
| Usage principal | Distribuer un niveau déjà suffisant | Distribuer tout en laissant circuler une alimentation compatible | Compenser des pertes de distribution identifiées |
| Point de vigilance | Pertes d’insertion sur chaque sortie | Sens du passage de courant et compatibilité des équipements | Niveau d’entrée, réglage du gain et saturation |
| Installation adaptée | Réseau court et signal disposant d’une marge correcte | Préamplificateur, équipement satellite ou accessoire alimenté par le coaxial | Réseau étendu ou comportant de nombreuses branches |
| Erreur fréquente | Prévoir des sorties inutilisées | Supposer que toutes les sorties laissent passer le courant | Amplifier sans mesurer la qualité du signal |
Commencez par relever le parcours réel : arrivée de l’antenne, emplacement des prises, longueurs relatives des câbles, raccords intermédiaires et équipements déjà présents. Une branche traversant plusieurs locaux techniques ne se comporte pas comme une liaison directe vers la pièce voisine. L’atténuation du câble et les pertes de connectique s’ajoutent à celles du répartiteur.
Vérifiez ensuite la plage de fréquences annoncée par le fabricant. Un modèle destiné à la TNT doit couvrir la bande exploitée par l’installation terrestre. Un réseau satellite réclame un répartiteur prévu pour les fréquences concernées et, selon l’architecture, pour la circulation du courant continu et des commandes envoyées au LNB.
Cette précaution est essentielle en satellite. Un simple partage passif ne permet pas toujours à plusieurs démodulateurs de sélectionner indépendamment une polarisation verticale ou horizontale et la bande souhaitée. Pour une distribution satellite collective ou plusieurs récepteurs autonomes, un multiswitch ou une architecture dédiée peut être nécessaire.
Les connecteurs ont également leur importance. Les modèles à fiches F offrent une liaison coaxiale vissée, courante en réception TV et satellite. D’autres équipements utilisent des raccordements par vis et pontets. Dans tous les cas, aucun brin de tresse ne doit toucher le conducteur central, et le blindage doit rester continu.
Enfin, n’achetez pas une réserve de sorties « au cas où » sans examiner son coût en pertes. Si une extension est réellement prévue, dimensionnez-la comme une branche future. Sinon, préférez les modèles de répartition coaxiale adaptés aux installations TV et au nombre de prises effectivement raccordées.
Où installer le répartiteur TV ?
Le répartiteur se trouve généralement entre l’arrivée du signal et les câbles qui partent vers les prises. Son meilleur emplacement est un point central, accessible et protégé, où les branches peuvent être contrôlées sans démonter la moitié du bâtiment.
Il peut être installé dans un coffret de communication, un local technique, des combles accessibles ou à proximité de l’arrivée coaxiale. La position exacte dépend de l’architecture du bâtiment. Un emplacement central aide à limiter les écarts importants entre les longueurs de câble et simplifie le repérage des sorties.
Évitez les zones humides, les boîtes écrasées derrière un doublage et les raccords abandonnés sous l’isolant. Une installation invisible paraît propre jusqu’au premier diagnostic. L’accès au boîtier doit permettre de mesurer l’entrée, de débrancher chaque départ et de remplacer un connecteur sans tirer sur le câble.
En réception terrestre, le préamplificateur se place près de l’antenne lorsqu’il est nécessaire, afin d’intervenir avant que le câble et la distribution n’ajoutent leurs pertes. Son alimentation peut se trouver plus bas sur la ligne. Le répartiteur doit alors être positionné en tenant compte du passage du courant vers le préamplificateur.
Dans un logement équipé d’un réseau RJ45, ne supposez pas qu’un câble informatique transporte directement la télévision comme un coaxial. La distribution TV sur RJ45 exige des composants et des cordons adaptés, ainsi qu’une infrastructure conçue pour cet usage. La catégorie inscrite sur le câble ne suffit pas à garantir le comportement du réseau aux fréquences de télévision.
Avant de fixer le boîtier, identifiez chaque départ. Ce geste très simple évite de chercher la prise du séjour en déconnectant successivement tout le bâtiment, une méthode d’atelier efficace, certes, mais rarement appréciée par les occupants.
Calculer les pertes sans confondre niveau et qualité
La répartition doit être intégrée à un bilan allant de l’antenne jusqu’à la dernière prise. Le niveau baisse dans le répartiteur, le câble et les raccords, tandis que la qualité dépend aussi du champ reçu, du bruit, des brouillages et des défauts de captage.
Le diagnostic suit un ordre précis :
- Mesurez le niveau et la qualité directement à l’arrivée de l’antenne ou de la parabole.
- Relevez les mêmes paramètres à l’entrée du répartiteur.
- Contrôlez chaque sortie sans oublier la branche la plus longue.
- Recommencez à la prise terminale avec le câble et les raccords en service.
- Comparez les écarts pour localiser la section où apparaît la dégradation.
Cette méthode distingue un défaut de captage d’une perte de distribution. Si la qualité est déjà insuffisante avant le premier répartiteur, changer de boîtier ne restaurera pas les informations perdues. Il faut alors contrôler l’orientation de l’antenne, le pointage de parabole, la contre-polarisation du LNB, les obstacles et les éventuels brouillages.
À l’inverse, une entrée stable suivie d’une dégradation sur toutes les sorties oriente vers le répartiteur, ses connecteurs ou une incompatibilité de bande. Si une seule prise est touchée, inspectez d’abord son départ coaxial, ses fiches et ses raccords intermédiaires. Une panne localisée après la division désigne rarement l’antenne commune.
Ne vous fiez pas uniquement à l’image affichée. La réception numérique peut rester stable jusqu’à ce que la marge devienne insuffisante, puis décrocher brutalement. Un mesureur permet de suivre le niveau de signal, la qualité du signal et le rapport signal/bruit sans attendre l’apparition d’un écran noir.
Faut-il ajouter un amplificateur avant la répartition ?
Un amplificateur peut compenser des pertes de câble et de division lorsque le signal d’entrée est propre et mesuré. Il ne répare ni un signal bruité à l’antenne, ni un mauvais pointage, ni un multiplex perturbé.
Un préamplificateur intervient près du point de captage lorsque le champ reçu est faible et que la liaison descendante risque de consommer la marge disponible. Un amplificateur de distribution travaille plutôt sur un signal exploitable afin d’alimenter plusieurs branches. Ces deux équipements ne répondent pas au même défaut.
Avant d’en ajouter un, contrôlez :
- la qualité à la sortie de l’antenne ;
- le niveau disponible à l’entrée de la distribution ;
- les pertes d’insertion des répartiteurs ;
- l’atténuation des câbles ;
- le niveau attendu sur la prise la plus défavorisée ;
- la capacité de sortie et le réglage de gain de l’amplificateur.
Un niveau élevé ne signifie pas toujours un bon signal. Un amplificateur surchargé peut saturer et produire des mosaïques, des coupures ou la disparition de certains multiplex. Le gain doit restaurer la marge consommée par le réseau, pas pousser toutes les commandes au maximum.
Le facteur de bruit compte surtout lorsque l’équipement intervient tôt dans la chaîne. Plus le signal est faible, plus le bruit ajouté devient pénalisant. Placez donc l’amplification là où elle répond au bilan de pertes, puis mesurez à nouveau l’entrée et les prises après réglage.
Diagnostiquer le message « aucun signal »
Lorsque la télévision indique « aucun signal », le répartiteur n’est qu’une cause possible. Commencez par déterminer si la panne concerne une prise, toutes les prises ou seulement certains multiplex ou services.
Si toutes les télévisions raccordées au même réseau sont touchées, vérifiez l’arrivée commune, l’alimentation du préamplificateur, les connecteurs d’entrée et l’état de l’antenne. En satellite, contrôlez aussi le démodulateur, le câble vers le LNB et les paramètres du transpondeur de référence.
Si une seule prise ne fonctionne plus, permutez les sorties du répartiteur avec méthode. Lorsque le défaut suit la sortie, le boîtier ou son port est suspect. Lorsqu’il reste sur la même prise, recherchez une coupure, un court-circuit, un raccord mal monté ou une atténuation excessive sur cette branche.
Si le défaut apparaît surtout par mauvais temps, ne concluez pas trop vite à un manque de gain. Une parabole légèrement dépointée, une fixation de mât mobile, un connecteur F mal étanché ou un câble dégradé peut réduire la marge de réception. Amplifier en aval masque parfois le diagnostic sans sécuriser l’installation.
Vérifiez enfin la sélection de source du téléviseur et la présence éventuelle d’un démodulateur TNT SAT ou Fransat. Une entrée HDMI inactive, un récepteur éteint ou une recherche de chaînes lancée sur le mauvais tuner produit un message similaire à celui d’une panne de distribution.
Une pose propre évite les défauts intermittents
La qualité d’un répartiteur ne compense pas un raccordement approximatif. Un blindage interrompu, un conducteur central trop court ou une sortie laissée dans un état inadapté peut dégrader l’ensemble du réseau.
Coupez le coaxial proprement et respectez la préparation requise par le connecteur. La tresse doit assurer la continuité du blindage sans toucher l’âme. Avec une fiche F, choisissez un diamètre adapté au câble et serrez sans faire tourner le coaxial dans la gaine.
Fixez le répartiteur afin que son poids ne repose pas sur les câbles. Conservez des courbes larges, évitez les pincements et éloignez autant que possible les liaisons des sources de perturbations. En extérieur ou dans une zone exposée, protégez les raccordements contre l’humidité avec une solution prévue pour cet environnement.
Après la pose, mesurez chaque prise et consignez le départ correspondant. Cette fiche de contrôle facilite les interventions futures, notamment lorsqu’un téléviseur est ajouté ou qu’un nouveau répartiteur est envisagé. Une distribution documentée se dépanne par comparaison ; une distribution inconnue se dépanne par suppositions.
Le répartiteur est donc un élément de calcul, pas un simple accessoire permettant de multiplier les prises. Une réception stable repose sur un signal propre en amont, une division adaptée et une marge suffisante au bout de chaque branche. Privilégiez un réseau sobre, mesurable et accessible plutôt qu’un empilement de répartiteurs et d’amplificateurs. Toute extension future devra reprendre ce bilan depuis le point de captage jusqu’à la nouvelle prise.
Questions fréquentes
Peut-on brancher plusieurs répartiteurs TV en cascade ?
Oui, mais chaque étage ajoute ses pertes d’insertion et réduit la marge disponible sur les prises finales. Une distribution en cascade doit être calculée et mesurée ; pour un réseau étendu, une architecture avec dérivateurs ou amplification adaptée peut être plus cohérente.
Une sortie inutilisée doit-elle être bouchée ?
Une sortie inutilisée doit être traitée conformément aux indications du fabricant et aux règles de l’installation afin de préserver l’adaptation du réseau. Ne laissez pas un câble non identifié ou un connecteur mal monté faire office de terminaison.
Un répartiteur TNT peut-il servir pour le satellite ?
Seulement si sa plage de fréquences, son passage de courant et son architecture sont compatibles avec la distribution satellite prévue. La sélection indépendante des bandes et polarisations peut exiger un multiswitch ou un LNB conçu pour plusieurs récepteurs.
Peut-on remplacer un répartiteur coaxial par un switch Ethernet ?
Non. Un switch Ethernet distribue des données sur un réseau informatique, tandis qu’un répartiteur coaxial partage un signal radiofréquence de télévision. Une installation TV sur RJ45 nécessite des équipements de conversion et de distribution spécifiquement prévus pour cet usage.
